PartSens 是一款能夠直接量取表面粒子潔凈度的監控裝置，具有出色的實用性，可避免顯微鏡下目檢的污染誤差。它能夠通過圖形和數據確認異物狀態，并且可以自由搬運。測定器啟動后，數秒內即可分析表面的污染程度。

產品優勢

• 創新取樣技術：PartSens 創新的直接取樣技術可實時監測粒子污染的產生和沉積過程，是唯一被收錄在 VDA19.2「組裝過程的潔凈技術」章節中的潔凈度監控機臺。

• 全面數據化管理：可以針對粒子大小、粒子種類做交叉排列分析，充分的原始數據是徹底改善潔凈度的重要一步。

• 不受偏限的測量方式：PartSens 符合 VDA19.2 所要求的直接或間接測定之原則，也符合 ISO14644-9 所要求之視斜光系統（glancing light system），采用創新的「取樣即判讀」方式，具備移動監控能力。

產品應用

• 重新認識表面污染過程：「堆積」與「接觸移轉」是兩大關鍵，PartSens 可以量測任何你想取樣的表面，例如無塵室的前廳、空氣浴塵室、工作桌、機臺里外、工作服裝、手套、甚至墻面，直接用來評價空氣浴塵室的成效，或是產品清潔改善效果。

• 重新檢視清潔流程：環境中大型粒子只有通過有效的清掃才能除去，要實現清掃效果的最佳化，必須在各地點、各表面設定「目標清潔度」。PartSens 可以依據「目標清潔度」做日常監控，評估現有流程，并加入實驗性的改變，機動調整工具、方法、人數、時間、頻率等因子，得到最佳流程，將流程標準化，并落實人員訓練。

• 評估制造環境的表面潔凈度：在評估制造環境的表面潔凈度時，PartSens 可以「就地量測、馬上判讀」，這是最具功效的應用方式。

技術規格

• 測定原理：Glancing Light 照射式（ISO14644-9 準則）

• 測定項目：粒子大小/數量/種類（反射式、非反射式、纖維）

• 檢出范圍（最大直徑）：

• 非金屬性粒子：<5μm～>3000μm

• 金屬性粒子：<25μm～>3000μm

• 纖維：<50μm～>3000μm

• 粒子大小分布表示法：參照 ISO16232 或 VDA 19

• 顯示格式：Distributive、Distributive/1000 cm2、Cumulative、Cumulative/1000 cm2

• 測定時間：10 秒以下

• 圖片像素：3872 x 2764 pixel

• 數據保存上限：300 筆

• 屏幕規格：12.1”TFT-LCD（含觸控、可對應無塵室手套）

• 數據輸出：TCP/IP、USB type A (CSV DATA)、HDMI

• 電源需求：

• 變壓器輸入：100v～240v、4A、50Hz/60Hz

• 變壓器輸出：24v 直流、5A

• 鋰電池：11.1v 輸出、7800mAhx2 個

• 重量：7.7kg（含電池） 6.7kg（無電池）

• 建議使用環境：溫度 5～30 度 C；相對濕度 20-95%；無凝結處

• 建議保存環境：溫度 0～50 度 C；相對濕度 98%以下；無凝結處

• 測定面積：2.68 cm2 (19.36 X 13.82mm)

• 測定數據傳輸方式：WLAN 2.4GHz

• 數據傳輸距離：主機十公尺內

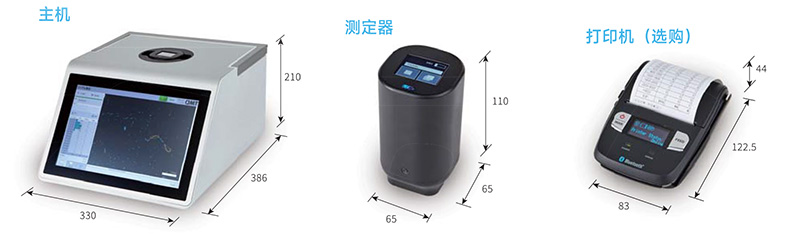

產品清單

• 主機：搭載大面積觸控面板

• 測定器：無線通信，操作便利

• 打印機（選購）：若需要打印測定結果，可選購專用的藍牙打印機

• 取樣墊片（選購耗材）：可選擇專用的取樣墊片（TapeLiftPad），來鑒定各個場合的潔凈度。從待測對象上取樣污染粒子后放上專用臺，開始直徑大小為 36mm。在人員進入氣浴除塵室（airshower）之前、后，或采集無塵服的表面，可以協助評價污染防治對策。在輕度的粗糙面，粒子有效移轉率更高達 99%！
